GRADUL DE PROTECTIE ELECTRICA IPXX

Gradul de protecție IP (din engleza: International Protection Marking, Ingress Protection Marking) este definit în standardul internațional EN 60529, publicat de Comisia Electrotehnică Internațională (CEI), ce clasifică și evaluează gradul de etanșeitate pentru diferite carcase, dispozitive și aparate.

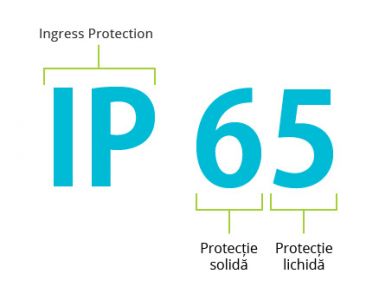

Gradul de protecție are forma IPXX, indicat prin două cifre (și/sau litere) care urmează prefixului IP.

Prima cifră indică gradul de protecție umană față de piesele mobile, precum și protecția echipamentului de corpuri străine.

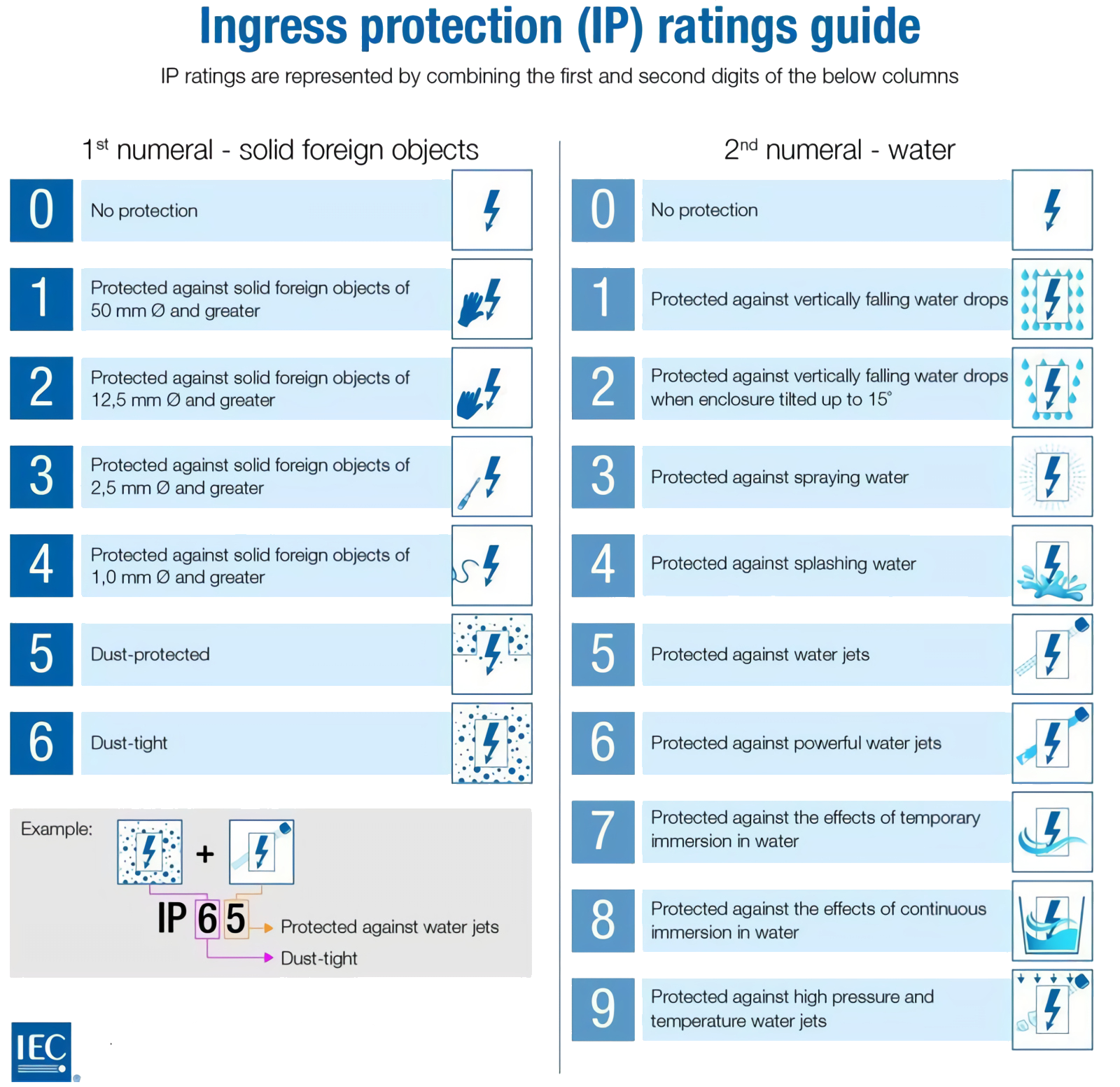

Gradul de protecție împotriva atingerii părților periculoase și pătrunderii corpurilor străine

• IP 0x – Nu este protejat.
• IP 1x – Protejat împotriva pătrunderii corpurilor străine solide cu diametru 50 mm și mai mari (de ex. în fața contactului cu mâna).
• IP 2x – Protejat împotriva pătrunderii corpurilor străine solide cu diametru 12,5 mm și mai mari (de ex. degete).
• IP 3x – Protejat împotriva pătrunderii corpurilor străine solide cu diametru 2,5 mm și mai mari (de ex. scule și fire).
• IP 4x – Protejat împotriva pătrunderii corpurilor străine solide cu diametru 1 mm și mai mari (de ex. unelte, fire).
• IP 5x – Protejat împotriva contactelor cu fire și parțial împotriva prafului.
• IP 6x – Protejat complet împotriva prafului.

Al doilea număr indică gradul de protecție al echipamentului împotriva pătrunderii apei sub diferite forme (vapori, picături, jet).

Gradul de protecție împotriva pătrunderii apei

• IP x0 – Nu este protejat.
• IP x1 – Protecție împotriva picăturilor verticale de apă.
• IP x2 – Protecție împotriva apei directe până la 15° față de verticală.
• IP x3 – Protecție împotriva apei directe până la 60° față de verticală.
• IP x4 – Protecție împotriva stropirii cu apă din toate direcțiile.
• IP x5 – Protecție împotriva scurgerii apei sub presiune din toate direcțiile.
• IP x6 – Protecție împotriva inundării temporare cu apă.
• IP x7 – Protecție împotriva scufundării temporare în apă (15 cm până la 1 m adâncime).
• IP x8 – Protecție împotriva scufundării în apă. Dispozitivul este capabil de submersie continuă a apei.
• IP x9 – Protecție împotriva stropirii cu apă caldă de înaltă presiune.

Sursa: Pagina IEC
